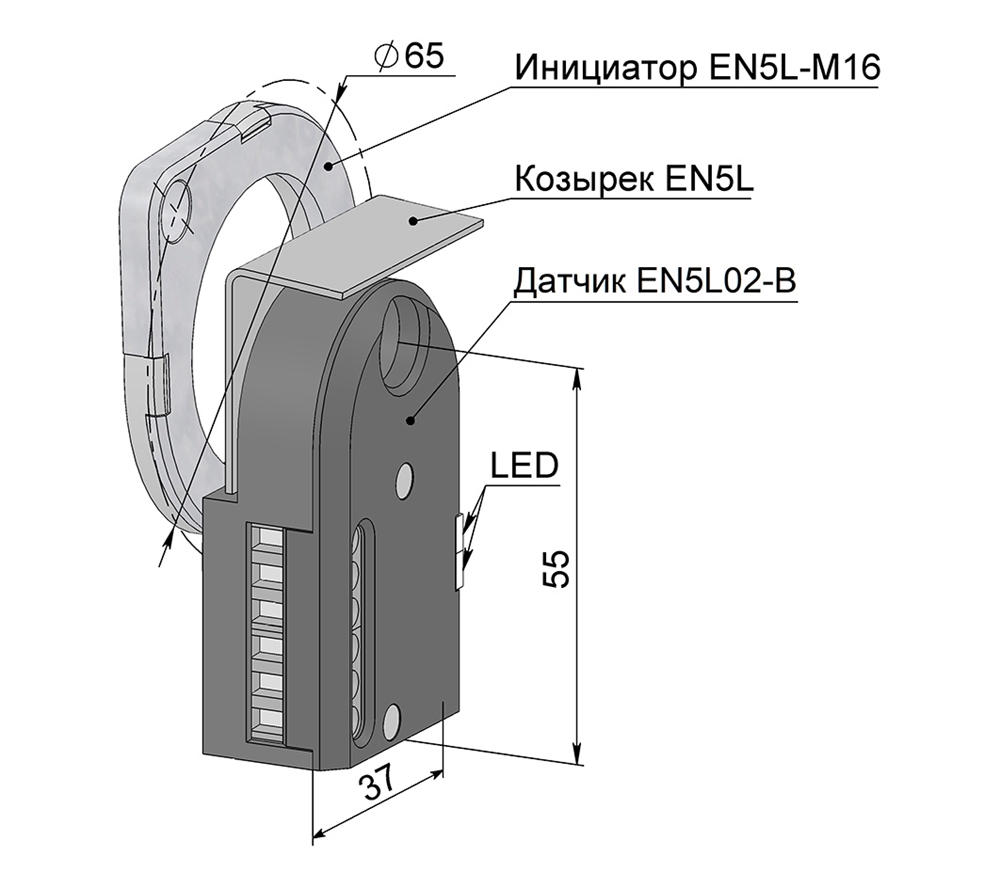

EN5L02-B

Датчик бесконтактный магнитный пороговой частоты предназначен для выполнения коммутационной операции при вращении магнитного инициатора. Датчик применяется в устройстве управления лифтом и в электрическом устройстве безопасности, отключающем привод лифта до срабатывания ограничителя скорости.

После подачи напряжения питания контакты цепи безопасности замыкаются. При движении кабины со скоростью, превышающей допустимое значение, контакты цепи безопасности размыкаются и далее остаются в этом состоянии. Восстановление замкнутого состояния цепи безопасности осуществляется отключением и, по прошествии 5 с, подключением напряжения питания на выключатель.

• Основные параметры:
  • Скорость движения кабины номинальная: 0,25 м/с
  • Превышение скорости для размыкания контактов цепи на: (15...20)%
  • Контакты цепи безопасности (при подаче Uпит): нормально разомкнуты (NC)
• Параметры магнитного инициатора:
  • Расстояние до магнитного инициатора максимальное: 3,0 мм
  • Количество импульсов выхода частоты на один оборот инициатора: 16
• Электрические параметры:
  • Ток нагрузки по выходу максимальный: 0,05 мА
  • Падение напряжения на электронном ключе: не более 1,5 В
• Параметры цепи безопасности:
  • Цепь безопасности: реле
  • Класс безопасности: II
• Общие характеристики:
  • Степень защиты: IP65
  • Диапазон рабочих температур: -20...+65 °C
  • Напряжение питания номинальное (Ue): 24 В
  • Уровень пульсаций (%Ue): 10%
  • Ток нагрузки реле максимальный (110 В, 50 Гц): 2 А
  • Ток потребления собственный максимальный: 0,055 мА
  • Способ подключения: клеммная колодка винтовая
