Индуктивные датчики М18. Увеличенное расстояние, номенклатура
16 декабря 2016

Серия датчиков диаметром 18 мм с улучшенными параметрами и подключением кабелем.

Особенности:

  • Увеличенное расстояние срабатывания Sn - до 15 мм;
  • Расширенный диапазон рабочего напряжения - 5,5…30 В;
  • Расширенный диапазон рабочих температур -25…+75 °C. По запросу изготавливаем с рабочей температурой от -40 °C и до +105 °C;
  • Кабель повышенной гибкости позволяет размещать датчики на подвижных частях оборудования;
  • Большой выбор длин корпусов расширяет область применения;
  • Чувствительная поверхность выполнена из полиамида PA12 с высокой химической стойкостью к агрессивным средам.

Характеристики:

Общие электрические характеристики
Разброс (Sr) ±10%
Гистерезис максимальный (H), % от Sr 20%
Повторяемость максимальная (R) % от Sr 5%
Задержка после включения питания (tv) 50 мс
Категория применения DC13
Номинальное напряжение питания (Ue) 24 В
Уровень пульсаций (%Ue) 10%
Ток нагрузки максимальный (Ie) 0,25 А
Падение напряжения максимальное (Ud) при Ie 0,25 А 2 В
Падение напряжения максимальное (Ud) при Ie 5 mA 0,7 В
Ток потребления максимальный (Io) 0,01 А
Максимальная емкость нагрузки (при Ue) 2,5 мкФ
Частота срабатывания 400 Гц
Защита и индикация
Защита от короткого замыкания Есть
Защита от перегрузки по току Есть
Защита от ЭДС самоиндукции Есть
Защита от переполюсовки Есть
Индикатор состояния выхода (LED) Есть
Общие механические характеристики
Степень защиты по IEC 60529 IP67
Материал корпуса латунь
Покрытие корпуса никель
Ударная нагрузка полусинусоидальная 30 gn, 11 мс
Вибрационная нагрузка 55 Гц, 1 мм, 3х30 мин
Момент затяжки гаек 3 кг м



Номенклатура:
*если наименование без ссылки, то такие датчики на данный момент мы не изготавливаем.

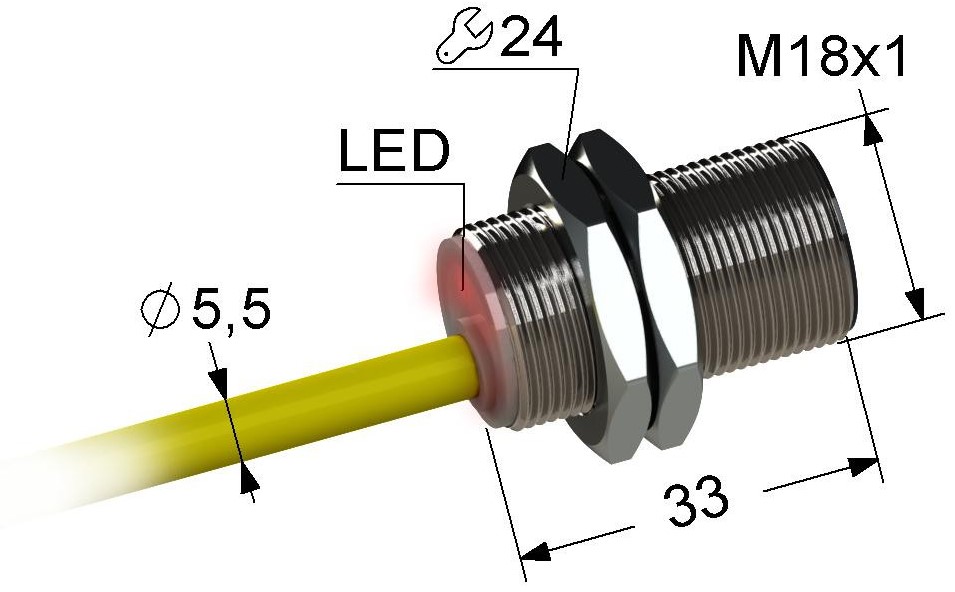

Датчики PS2-18M33 с кабельным подключением
Монтаж заподлицо Наименование Расстояние срабатывания Схема подключения Функция выхода Напряжение питания Температурный диапазон
PS2-18M33-8B11-K 8 мм PNP NO 5,5…30 В -25…+75 °С
PS2-18M33-8B21-K 8 мм NPN NO 10…30 В -25…+75 °С
PS2-18M33-8B31-K 8 мм PNP NC 5,5…30 В -25…+75 °С
PS2-18M33-8B41-K 8 мм NPN NC 10…30 В -25…+75 °С

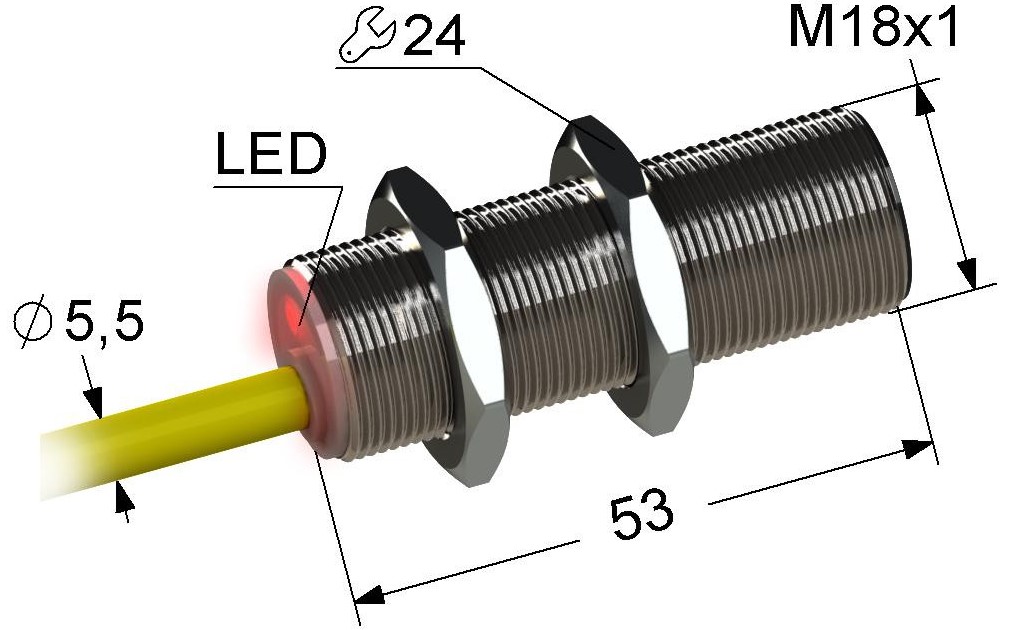

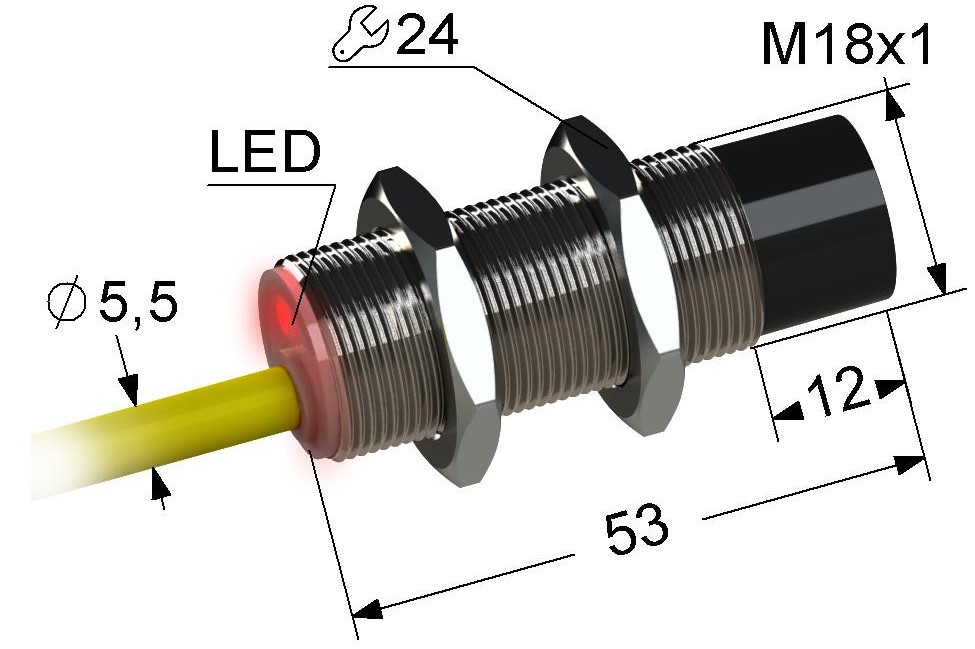

Датчики PS2-18M53 с кабельным подключением
Монтаж заподлицо Наименование Расстояние срабатывания Схема подключения Функция выхода Напряжение питания Температурный диапазон
PS2-18M53-8B11-K 8 мм PNP NO 5,5…30 В -25…+75 °С
PS2-18M53-8B21-K 8 мм NPN NO 10…30 В -25…+75 °С
PS2-18M53-8B31-K 8 мм PNP NC 5,5…30 В -25…+75 °С
PS2-18M53-8B41-K 8 мм NPN NC 10…30 В -25…+75 °С
PS2-18M53-8B51-K 8 мм PNP NO+NC 10…30 В -25…+75 °С
PS2-18M53-8B61-K 8 мм NPN NO+NC 10…30 В -25…+75 °С
PS2-18M53-12B11-K 12 мм PNP NO 10…30 В -25…+75 °С
PS2-18M53-12B31-K 12 мм PNP NC 10…30 В -25…+75 °С
Монтаж не заподлицо Наименование Расстояние срабатывания Схема подключения Функция выхода Напряжение питания Температурный диапазон
PS2-18M53-12N11-K 12 мм PNP NO 10…30 В -25…+75 °С
PS2-18M53-12N21-K 12 мм NPN NO 10…30 В -25…+75 °С
PS2-18M53-12N31-K 12 мм PNP NC 10…30 В -25…+75 °С
PS2-18M53-12N41-K 12 мм NPN NC 10…30 В -25…+75 °С
PS2-18M53-12N51-K 12 мм PNP NO+NC 10…30 В -25…+75 °С
PS2-18M53-12N61-K 12 мм NPN NO+NC 10…30 В -25…+75 °С
PS2-18M53-15N11-K 15 мм PNP NO 10…30 В -25…+75 °С
PS2-18M53-15N31-K 15 мм PNP NC 10…30 В -25…+75 °С

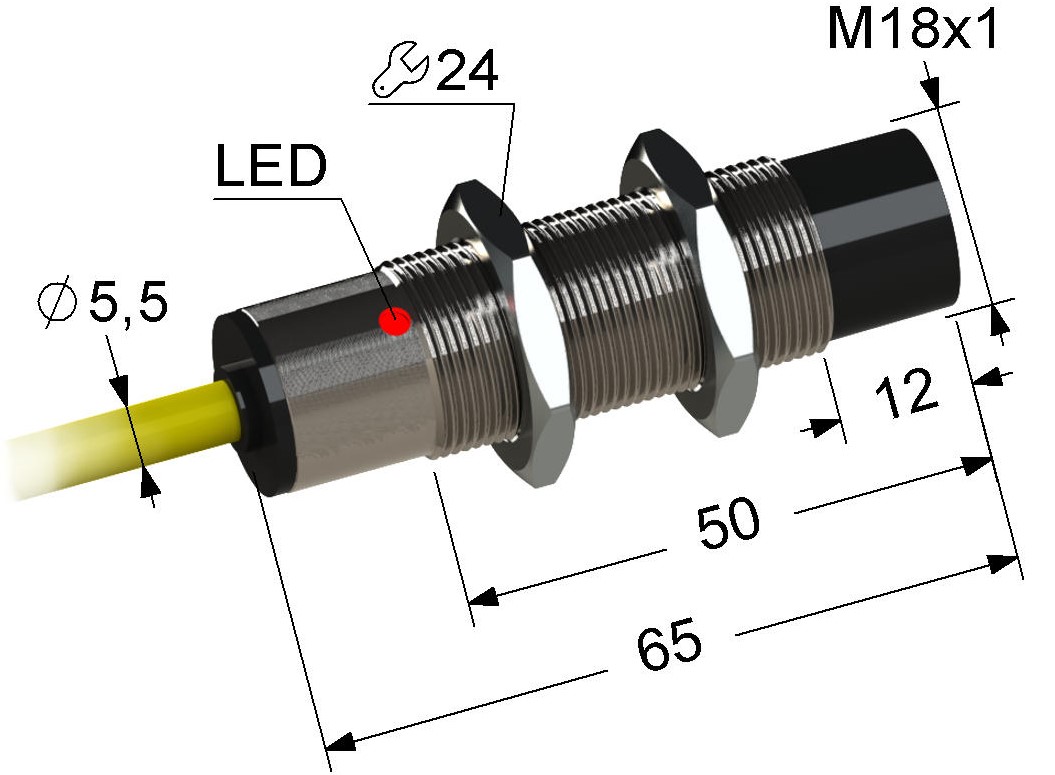

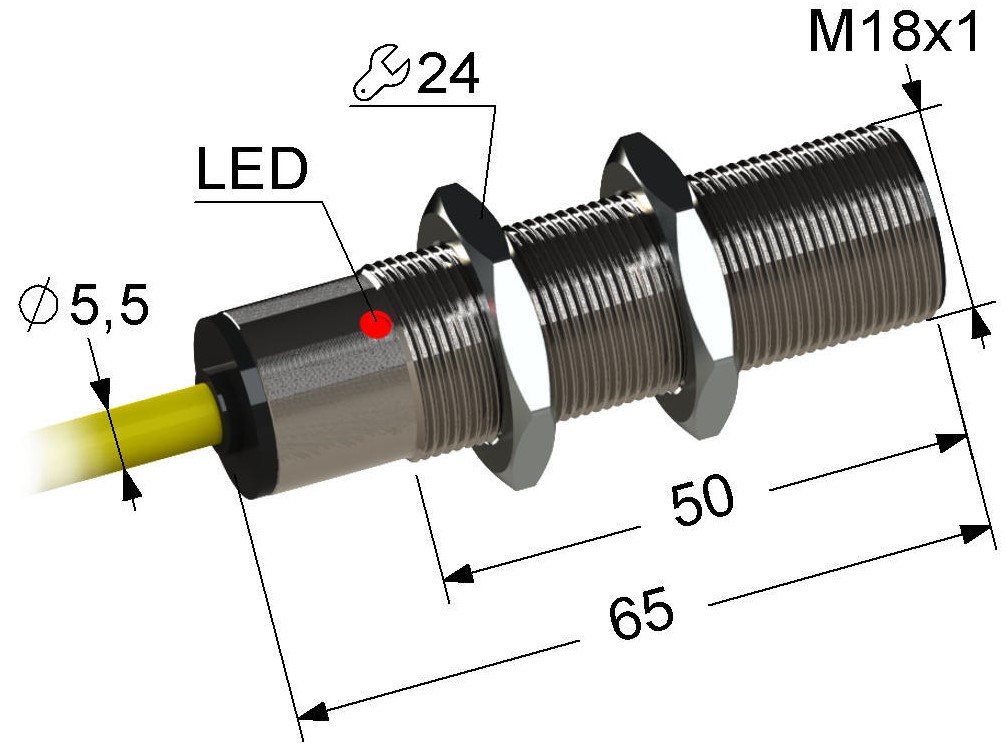

 Датчики PS2-18M65 с кабельным подключением
Монтаж заподлицо Наименование Расстояние срабатывания Схема подключения Функция выхода Напряжение питания Температурный диапазон
PS2-18M65-8B11-K 8 мм PNP NO 5,5…30 В -25…+75 °С
PS2-18M65-8B21-K 8 мм NPN NO 10…30 В -25…+75 °С
PS2-18M65-8B31-K 8 мм PNP NC 5,5…30 В -25…+75 °С
PS2-18M65-8B41-K 8 мм NPN NC 10…30 В -25…+75 °С
PS2-18M65-8B51-K 8 мм PNP NO+NC 10…30 В -25…+75 °С
PS2-18M65-8B61-K 8 мм NPN NO+NC 10…30 В -25…+75 °С
PS2-18M65-12B11-K 12 мм PNP NO 10…30 В -25…+75 °С
PS2-18M65-12B31-K 12 мм PNP NC 10…30 В -25…+75 °С
Монтаж не заподлицо Наименование Расстояние срабатывания Схема подключения Функция выхода Напряжение питания Температурный диапазон
PS2-18M65-12N11-K 8 мм PNP NO 10…30 В -25…+75 °С
PS2-18M65-12N21-K 8 мм NPN NO 10…30 В -25…+75 °С
PS2-18M65-12N31-K 8 мм PNP NC 10…30 В -25…+75 °С
PS2-18M65-12N41-K 8 мм NPN NC 10…30 В -25…+75 °С
PS2-18M65-12N51-K 8 мм PNP NO+NC 10…30 В -25…+75 °С
PS2-18M65-12N61-K 8 мм NPN NO+NC 10…30 В -25…+75 °С
PS2-18M65-15N11-K 12 мм PNP NO 10…30 В -25…+75 °С
PS2-18M65-15N31-K 12 мм PNP NC 10…30 В -25…+75 °С

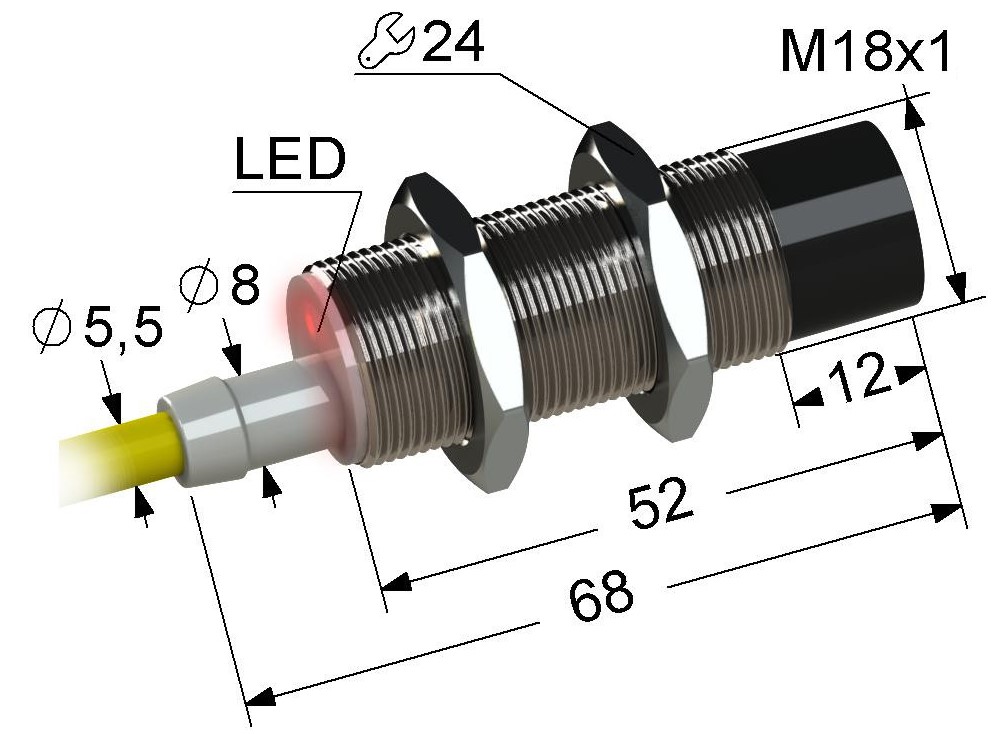

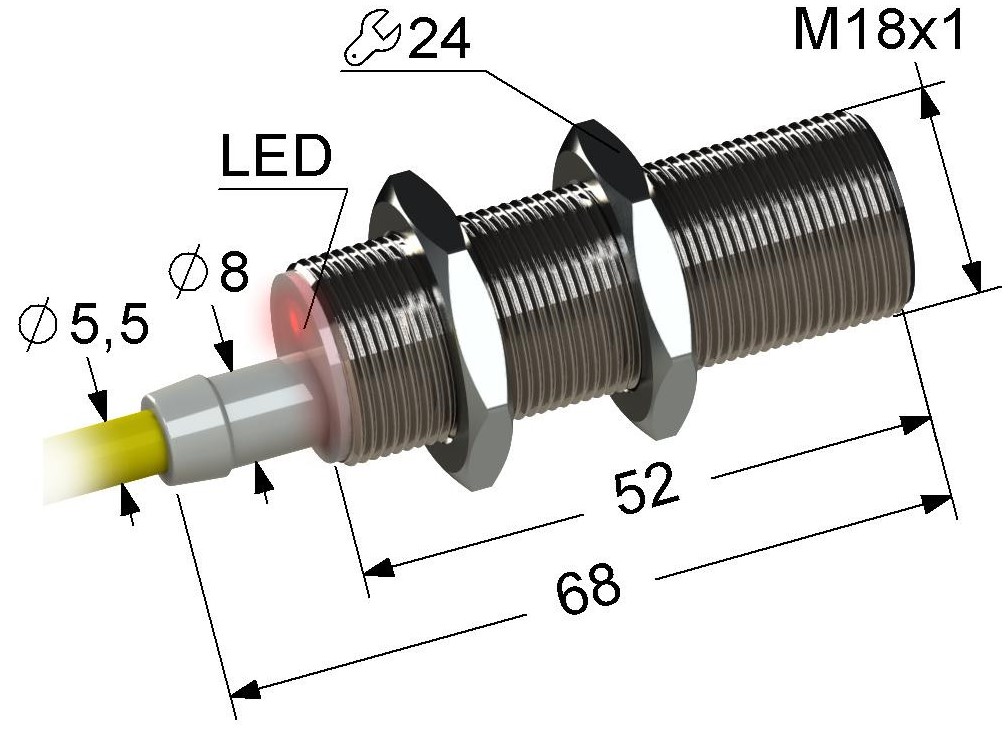

 Датчики PS2-18M68 с кабельным подключением со штуцером
Монтаж заподлицо  Наименование Расстояние срабатывания Схема подключения Функция выхода Напряжение питания Температурный диапазон
PS2-18M68-8B11-Z 8 мм PNP NO 5,5…30 В -25…+75 °С
PS2-18M68-8B21-Z 8 мм NPN NO 10…30 В -25…+75 °С
PS2-18M68-8B31-Z 8 мм PNP NC 5,5…30 В -25…+75 °С
PS2-18M68-8B41-Z 8 мм NPN NC 10…30 В -25…+75 °С
PS2-18M68-8B51-Z 8 мм PNP NO+NC 10…30 В -25…+75 °С
PS2-18M68-8B61-Z 8 мм NPN NO+NC 10…30 В -25…+75 °С
PS2-18M68-12B11-Z 12 мм PNP NO 10…30 В -25…+75 °С
PS2-18M68-12B31-Z 12 мм PNP NC 10…30 В -25…+75 °С
Монтаж не заподлицо  Наименование Расстояние срабатывания Схема подключения Функция выхода Напряжение питания Температурный диапазон
PS2-18M68-12N11-Z 12 мм PNP NO 10…30 В -25…+75 °С
PS2-18M68-12N21-Z 12 мм NPN NO 10…30 В -25…+75 °С
PS2-18M68-12N31-Z 12 мм PNP NC 10…30 В -25…+75 °С
PS2-18M68-12N41-Z 12 мм NPN NC 10…30 В -25…+75 °С
PS2-18M68-12N51-Z 12 мм PNP NO+NC 10…30 В -25…+75 °С
PS2-18M68-12N61-Z 12 мм NPN NO+NC 10…30 В -25…+75 °С
PS2-18M68-15N11-Z 15 мм PNP NO 10…30 В -25…+75 °С
PS2-18M68-15N31-Z 15 мм PNP NC 10…30 В -25…+75 °С

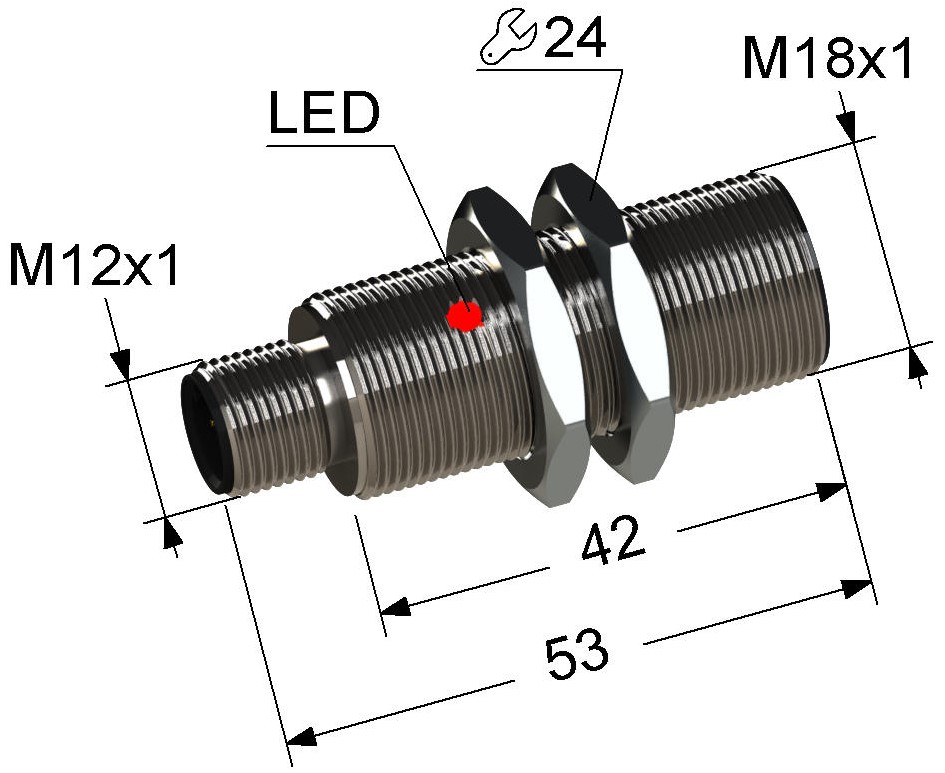

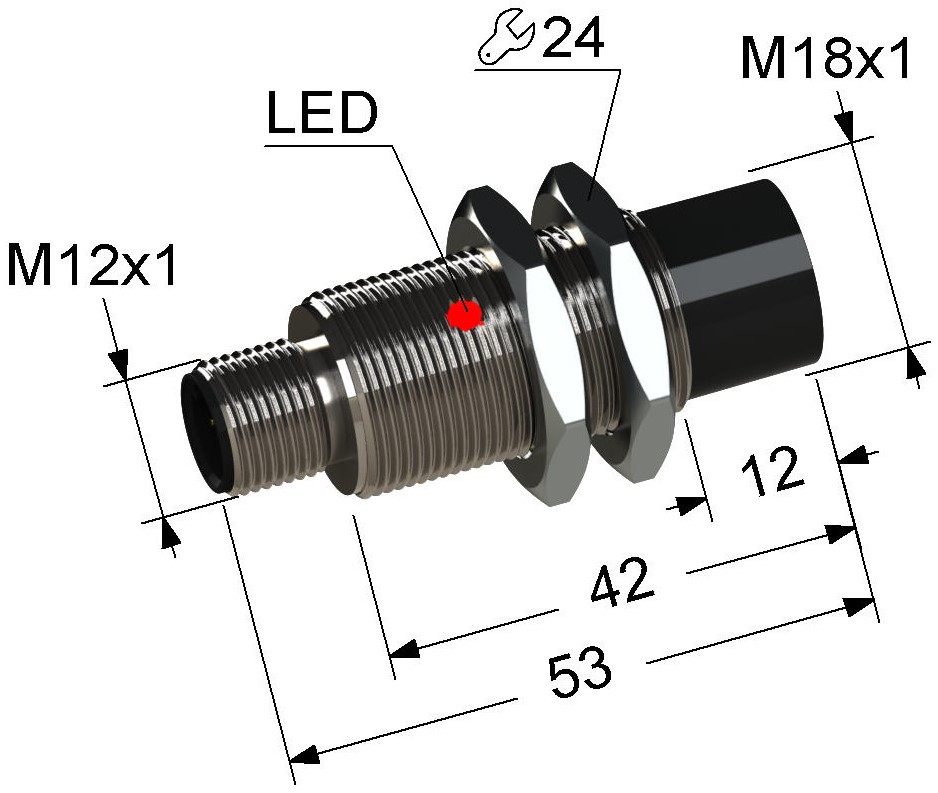

 Датчики PS2-18M53 с 4-контактным разъемом
Монтаж заподлицо  Наименование Расстояние срабатывания Схема подключения Функция выхода Напряжение питания Температурный диапазон
PS2-18M53-8B11-C4 8 мм PNP NO 5,5…30 В -25…+75 °С
PS2-18M53-8B21-C4 8 мм NPN NO 10…30 В -25…+75 °С
PS2-18M53-8B31-C4 8 мм PNP NC 5,5…30 В -25…+75 °С
PS2-18M53-8B41-C4 8 мм NPN NC 10…30 В -25…+75 °С
PS2-18M53-8B51-C4 8 мм PNP NO+NC 10…30 В -25…+75 °С
PS2-18M53-8B61-C4 8 мм NPN NO+NC 10…30 В -25…+75 °С
PS2-18M53-12B11-C4 12 мм PNP NO 10…30 В -25…+75 °С
PS2-18M53-12B31-C4 12 мм PNP NC 10…30 В -25…+75 °С
Монтаж не заподлицо  Наименование Расстояние срабатывания Схема подключения Функция выхода Напряжение питания Температурный диапазон
PS2-18M53-12N11-C4 12 мм PNP NO 10…30 В -25…+75 °С
PS2-18M53-12N21-C4 12 мм NPN NO 10…30 В -25…+75 °С
PS2-18M53-12N31-C4 12 мм PNP NC 10…30 В -25…+75 °С
PS2-18M53-12N41-C4 12 мм NPN NC 10…30 В -25…+75 °С
PS2-18M53-12N51-C4 12 мм PNP NO+NC 10…30 В -25…+75 °С
PS2-18M53-12N61-C4 12 мм NPN NO+NC 10…30 В -25…+75 °С

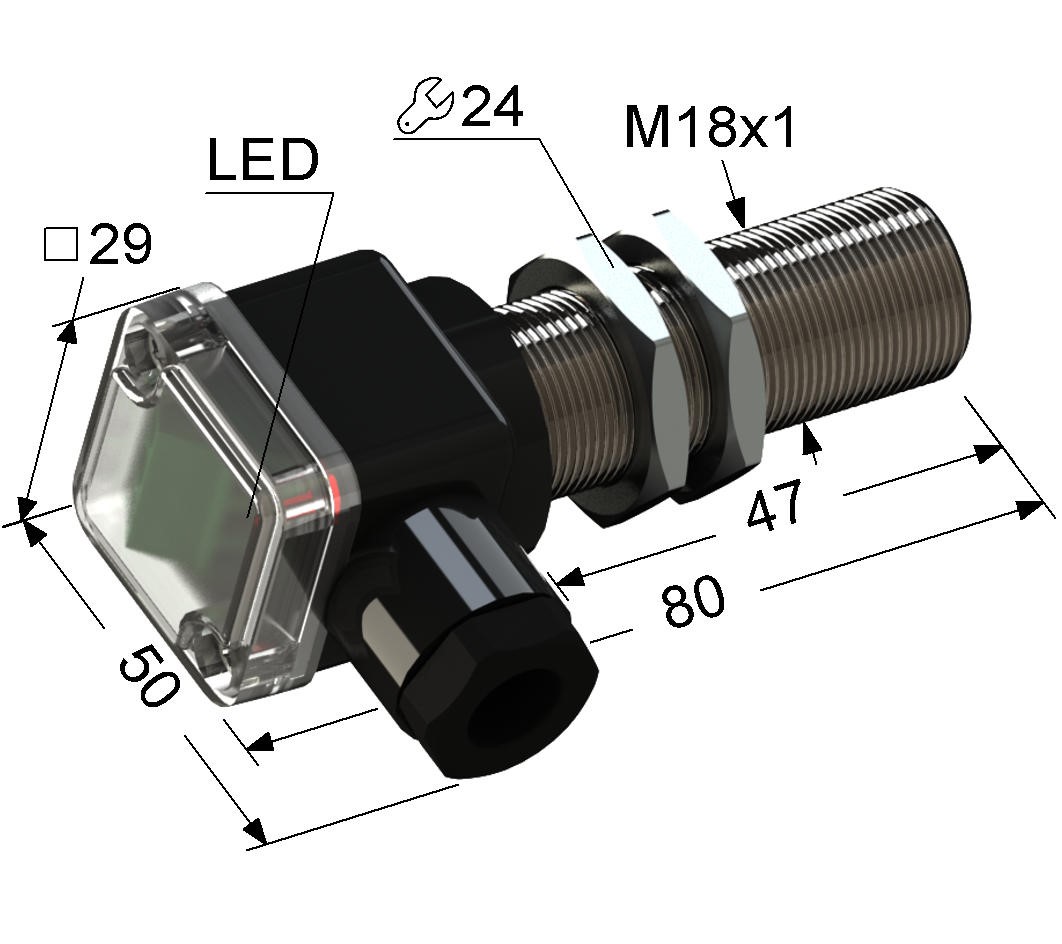

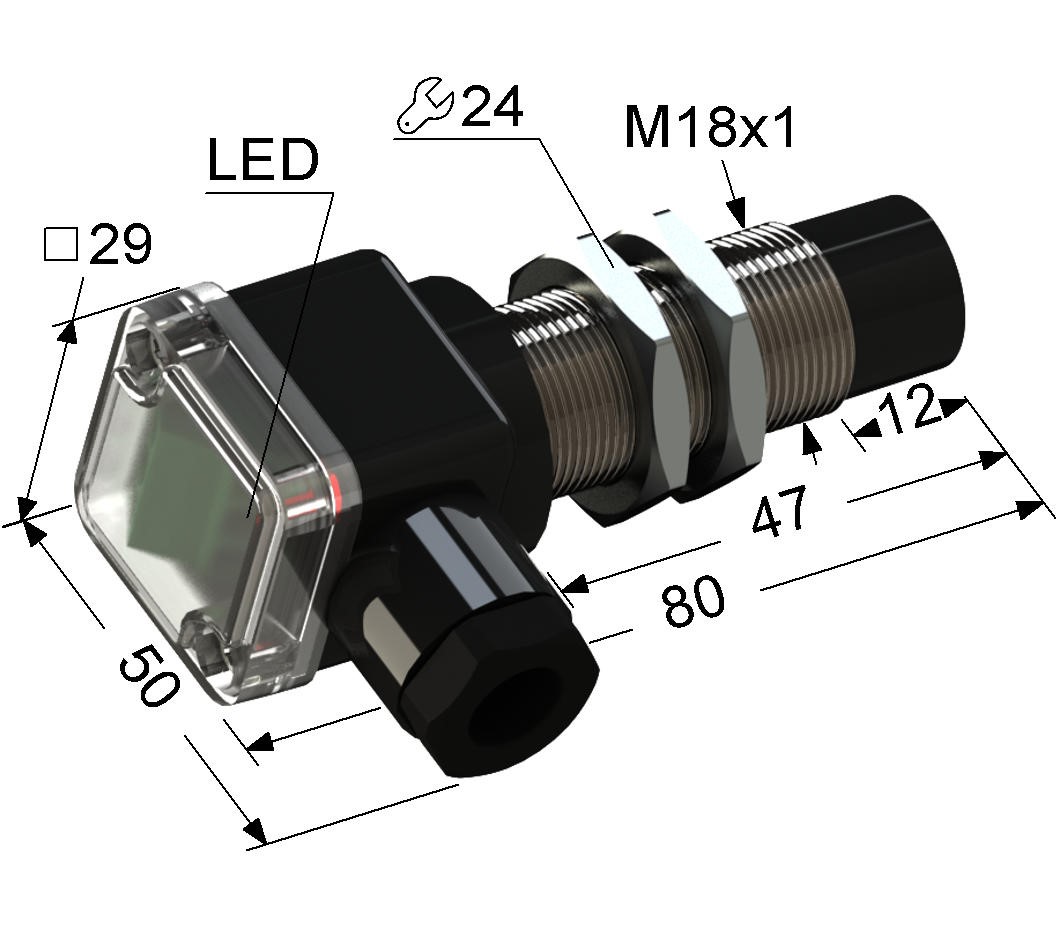

 Датчики PS2-18M80 с винтовым зажимом
Монтаж заподлицо  Наименование Расстояние срабатывания Схема подключения Функция выхода Напряжение питания Температурный диапазон
PS2-18M80-8B11-B 8 мм PNP NO 5,5…30 В -25…+75 °С
PS2-18M80-8B21-B 8 мм NPN NO 10…30 В -25…+75 °С
PS2-18M80-8B31-B 8 мм PNP NC 5,5…30 В -25…+75 °С
PS2-18M80-8B41-B 8 мм NPN NC 10…30 В -25…+75 °С
PS2-18M80-12B11-B 12 мм PNP NO 10…30 В -25…+75 °С
PS2-18M80-12B31-B 12 мм PNP NC 10…30 В -25…+75 °С
Монтаж не заподлицо  Наименование Расстояние срабатывания Схема подключения Функция выхода Напряжение питания Температурный диапазон
PS2-18M80-12N11-B 12 мм PNP NO 10…30 В -25…+75 °С
PS2-18M80-12N21-B 12 мм NPN NO 10…30 В -25…+75 °С
PS2-18M80-12N31-B 12 мм PNP NC 10…30 В -25…+75 °С
PS2-18M80-12N41-B 12 мм NPN NC 10…30 В -25…+75 °С
PS2-18M80-15N11-B 12 мм PNP NO 10…30 В -25…+75 °С
PS2-18M80-15N31-B 12 мм NPN NC 10…30 В -25…+75 °С
